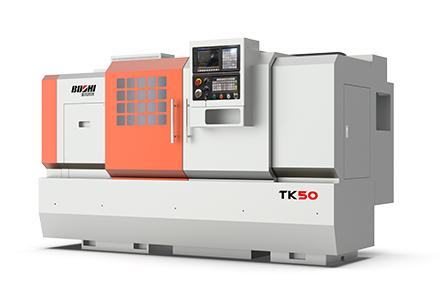

TK50系列车床是一款伺服主电机驱动的简式数控车床。拥有独立主轴，可实现无极变速。适应轻工、机械、汽车、摩托车等多行业用户的多种类、大批量产品的加工。
产品特点：
1）选取高强度铸铁床身，强度高吸震性好；屡次时效处置，有效抑造了加工过程中切削力导致的变形和应力。导轨副经中频淬火和精密磨削及贴塑、刮研工艺，使摩擦阻力幼，精度维持性悠久。
2）床头箱拥有独立主轴结构，可实现无极变速，主轴最高转速2500r/min。
3）X轴选取同步带轮传动，Z轴选取伺服电机与滚珠丝杠直接衔接，可获得更高的加工精度。
4）导轨、滚珠丝杠副选取集中自动稀油光滑，按时定量向各光滑部位注油，保障各滑动面均匀光滑，保障了滚珠丝杠副和导轨的使用寿命。
合用行业：
适应轻工、机械、汽车、摩托车等多行业用户的多种类、大批量产品的加工。
|
项 目 |
单元 |
TK50 |
|||||
|
床身上最大回转直径 |
mm |
φ500 |
|||||
|
床鞍上最大回转直径 |
mm |
φ280 |
|||||
|
最大车削直径 |
mm |
φ500/350 |
|||||
|
最大工件长度 |
mm |
1100 |
1600 |
2100 |
3100 |
||
|
最大车削长度 |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
主轴孔径 |
mm |
φ87 |
|||||
|
主轴头型式 |
|
ISO702/ⅠA2-8 |
|||||
|
主轴转速 |
r/min |
30-2500 |
|||||
|
主轴锥孔 |
|
公造1:20 |
|||||
|
主轴最大输出扭矩 |
N.m |
354 |
|||||
|
快进速度 |
m/min |
X轴：6 Z轴: 8 |
X轴: 5 Z轴: 6 |
||||
|
丝杠螺距 |
mm |
X轴: 5 Z轴: 6 |
X轴: 5 Z轴: 8 |
||||
|
刀架装刀容量 |
|
4(尺度配置)/6(选择配置) |
|||||
|
刀台宽度 |
mm |
200X200 |
|||||
|
刀架允许最大刀具截面 |
mm |
25×25/φ32（镗刀孔） |
|||||
|
刀架行程 |
mm |
X轴: 275/235（六工位刀架） |
|||||
|
Z轴: 1000/1500/2000/3000 |
|||||||
|
尾座套筒直径 |
mm |
φ75（φ80 液压尾座） |
|||||
|
尾座套筒锥度 |
|
手动及液压尾座MT No.5（MT No.3 活主轴液压尾座） |
|||||
|
尾座套筒最大行程 |
mm |
150（130 液压尾座） |
|||||
|
主电机功率 |
kW |
15 伺服（超同步电机为13Kw） |
|||||
|
主传动三角皮带 |
|
5V-900 4根 |
|||||
|
注：“/”后尺寸，为配置卧式六工刀架时的机床参数（刀盘回转直径以φ360计）。 |
|||||||
|
机床表型尺寸 (长×宽×高)
|
mm |
1000 |
2700×1500×1700 |
||||
|
1500 |
3200×1500×1700 |
||||||
|
2000 |
3700×1500×1700 |
||||||
|
3000 |
4700×1500×1700 |
||||||
|
机床净沉 |
|
机型 |
1000 |
1500 |
2000 |
3000 |
|
|
kg |
|
2800 |
3200 |
3600 |
4600 |
||
