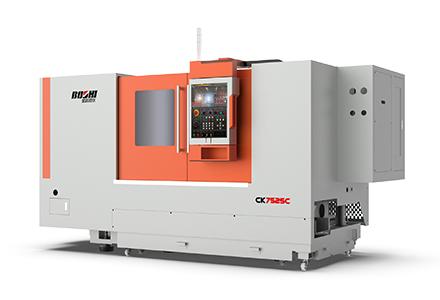

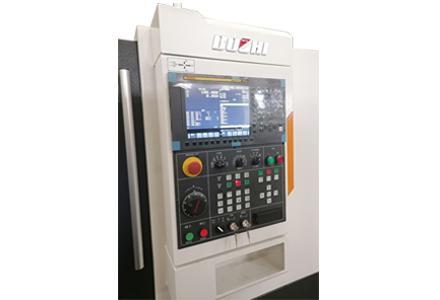

CK7525系列数控车床选取高强度铸铁铸造、床身底座整体式结构、倾斜导轨，通孔式主轴结构、抗振性设计以及广域型互换主轴电机，主轴轴承及进给丝杠专用轴承传动噪音低；建设多工位转塔刀架，可陆续分度，就近换刀；部膳渲萌毡綟ANUC 0i-TF、德国西门子828D等数控系统，也可选配国内表其它品牌数控系统。
产品特点：
1）选取“L型”铸铁整体斜床身，强度高吸震性好；屡次时效处置，有效抑造了加工过程中切削力导致的变形和应力； 同时该系列机床有滑动导轨和滚动导轨（C系列）两种导轨大局可供选择。
2）主轴组件选取精密角接触推力球轴承与双列圆柱滚子轴承组合排劣注动平衡校对，可维持主轴高精度及刚性；主轴箱总成通过跑合测试，调整主轴轴承预紧，监测主轴温升，热变形等，使主轴在持久工作时启动急剧、安稳、精度不变。

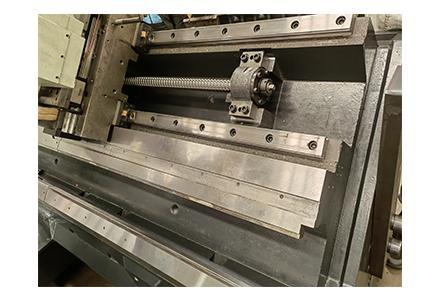

3）X/Z轴选取伺服电机与滚珠丝杠直接衔接，进给精度高，可获得更高的加工精度。
4）液压卡盘夹紧、放松和液压尾座套筒伸缩除法式节造表，均可脚踏开关节造，方便快捷；液压压力调整均选取面板式旋扭操作，表盘显示，调整安全、方便。
5）导轨、滚珠丝杠副选取集中自动稀油光滑，各个节点配有定量式分油器，按时定量向各光滑部位注油，保障各滑动面均匀光滑，有效的减幼摩擦阻力，提高了活动精度，保障了滚珠丝杠和导轨副的使用寿命。
合用行业：
合用于汽车、电子、模具、通讯、医疗器材、仪器仪表等行业。
|
项 目 |
单元 |
CK7525 |
CK7525A |
CK7525C |
|
|
加工领域 |
床身上最大回转直径 |
mm |
φ550 |
φ550 |
φ550 |
|
床鞍上最大回转直径 |
mm |
φ370 |
φ370 |
φ280 |
|
|
最大车削直径 |
mm |
φ450 |
φ450 |
φ450 |
|
|
最大车削长度 |
mm |
500/1000/1500 |
500/1000/1500 |
500/1000 |
|
|
最大棒料直径 |
mm |
φ73 |
φ73 |
φ73 |
|
|
主轴 |
主轴头型式 |
|
A2-8 |
A2-8 |
A2-8 |
|
主轴通孔直径 |
mm |
φ87 |
φ87 |
φ87 |
|
|
卡盘直径 |
mm |
φ254 |
φ254 |
φ254 |
|
|
主轴转速 |
r/min |
30-3000 |
100-2000 |
30-3000 |
|
|
主轴电机功率(陆续/30分钟) |
kW |
15/18.5（18.5/22） |
18.5 |
15/18.5 |
|
|
尾座 |
套筒直径 |
mm |
φ100 |
φ100 |
φ100 |
|
套筒行程 |
mm |
100 |
100 |
100 |
|
|
顶尖锥度（尺度/活主轴结构） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.5/4 |
|
|
进给 |
移动领域X/Z |
mm |
250/525 250/1010 250/1500 |
250/525 250/1010 250/1550 |
250/500 250/1010 |
|
急剧移动速度X/Z |
m/min |
12/16 |
12/16 |
24/24 |
|
|
刀架 |
刀位数 |
|
12/8 |
12/8 |
12/8 |
|
刀具装夹尺寸 (车削/镗削) |
mm |
25×25/φ40 |
25×25/φ40 |
25×25/φ40 |
|
|
其它 |
床身倾斜角度 |
|
45° |
45° |
45° |
|
电源容量 |
kVA |
50 |
50 |
50 |
|
|
机床尺寸(长×宽×高)（不含排屑器） |
mm |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
2980×1850×2050 3785×1850×2050 |
|
|
机床沉量 |
kg |
4800/5000/6700 |
4800/5000/6700 |
4800/5300 |
|
